全氟聚醚潤滑劑是一種高分子聚合物或齊聚物，常溫下為無色無味、透明的油狀液體。其分子結構中僅含有C、F、O三種元素，其具有很多優良特性，諸如化學惰性、熱氧化穩定性、相容性、抗燃性和抗輻射性等，是一種重要的有機氟化學品。

       由全氟聚醚潤滑劑制備的相關產品廣泛應用于航空航天、電子、機械、紡織和傳熱等領域。通過對全氟聚醚專利以及全氟聚醚表面活性劑的應用分析，梳理了全氟聚醚發展脈絡 ，并對下游全氟聚醚表面活性劑的應用進行了簡要說明。

       本專利分析使用的數據來源為溫特世界專利索引數據庫（DWPI） 、世界專利文摘數據庫（SIP0ABS）和中國專利文摘數據庫（CNABS）,采用關鍵詞結合分類號的方式進行檢索，以涉及全氟聚醚及其衍生物的專利申請數據為基礎，從申請趨勢、重點申請人等方面進行統計分析，為國內氟化工研究企業或單位提供一定的技術或信息支持。

1.  全球?qū)＠暾垹顩r分析

1.1  專利申請趨勢

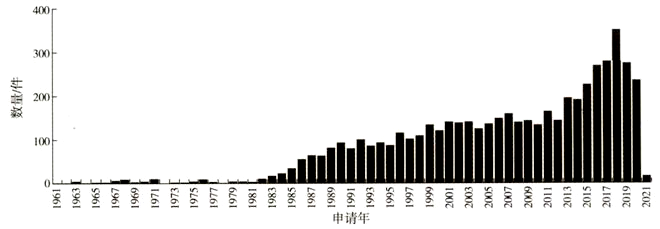

圖1 全球全氟聚醚專利申請趨勢圖

       由圖1可知，1960—1980 年全氟聚醚專利申請量比較少， 全氟聚醚的研究一直處于初期開發階段；1980—2011 年全氟聚醚專利申請量逐漸上升，處于技術積累期和應用開拓期；得益于材料科學、電子信息技術、光電科學和生物技術的快速發展，2012 年之后全氟聚醚專利申請量快速攀升，并于 2018 年達到 351 件，之后申請量逐漸下降，但由于專利申請公開的滯后性，后續還會有更多的專利公開，因此，2021 年以后不代表實際趨勢。從整體上可以看出，該領域技術目前尚處于繁榮期，全球范圍內全氟聚醚及其相關技術、產品和應用都有較大的發展空間。

1.2  技術來源國分析

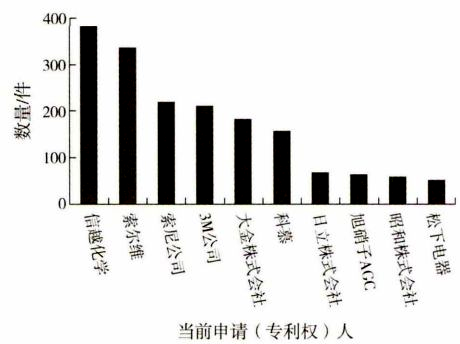

圖2 全球全氟聚醚專利重點申請人排名

       由圖2可知，專利申量前 10 的申請人為信越化學（日）、索爾維（意）、索尼公司（日）、3M 公司（美）、大金株式會社（日）、科慕（美）、曰立株式會社（日）、旭硝子AGC（日）、昭和株式會社(日)和松下電器（日）。以上申請人專利申請量大，涉及氟化工知名企業，其重視專利儲備, 內容涉及上下游產業產品、技術和應用各個方面。從全氟聚醚專利重點申請人分析，其主要來自日本、美國、意大利等氟化工高度發達的國家，但其主要專利都在中國進行了布局。

       日本、美國、歐盟作為技術主要來源國，超過總申請量的 50% ，其也越來越重視中國市場。與此同時，國內氟化工企業如中昊晨光、中國石油、湖南有色、中化藍天、浙江巨化、天津長蘆和龍巖思康也都進行了相關專利布局，但是受限于技術發展水平較低，產業發展和市場應用開發時間較短，專利申請量相對處于劣勢。除了國內傳統氟化工企業，一些下游應用領域的企業也進行了全氟聚醚及其衍生物的相關系、專利布局，如 OPPO 廣東移動通信、京東方、天津日津科技、廣州永諾醫療和中國電力科學研究院等。

1.3  全氟聚醚主鏈專利技術分析

       全氟聚醚主鏈的生產方法主要分為兩種，即全氟或含氟環氧化物的陰離子聚合法和全氟烯烴光氧化法。根據聚合方法和聚合單體的不同，可以聚合成不同分子結構的全氟聚醚，主 要有K型、Y型、Z型和D型4種。其中，K型、D型是通過陰離子聚合制備而成，Y型、Z型是以全氟烯烴為原料，通過光催化聚合而成。

       以六氟環氧丙烷的陰離子聚合法為例說明，以六氟環氧丙烷為原料，在非質子溶劑中以氟離子為催化劑,可得到含酰氟端基的K型全氟環氧丙烷齊聚物。

       而在光氧化聚合中，以四氟乙烯或六氟丙烯或四氟乙烯與六氟丙烯的混合物為原料，在低溫下與氧一起經光照得到結構不同的全氟聚醚。

       Y型與Z型的全氟聚醚只是原料不同，從而導致產物結構不同。除酰氟端基外，主鏈上還存在過氧化基團。例如，由六氟丙烯光氧化制得的產物通式為：粗產物經加熱或光照消除不穩定的過氧化基團，然后用氟氣穩定端基。兩種方法得到的全氟聚醚相對分子質量分布寬，端基酰氟經過封端處理后得到的全氟聚醚油作為基礎油，在復配一定的助劑后，能夠滿足機械工業和汽車工業中高溫和高負荷的應用要求。高度的穩定性和良好的抗磨損能力使得全氟聚醚潤滑油可作為長使用周期、苛刻操作工況下的潤滑劑。

       在應用領域方面，全氟聚醚潤滑劑具有較寬的液體溫度范圍、低蒸發性、高靜態黏度、非常低的蒸氣壓、低流動溫度和良好的高壓潤滑性能，使其在航空航天工業中得到了廣泛應用；在制氧工業、強腐蝕性工況 、等離子刻蝕等半導體工業中，全氟聚醚被用作真空機械泵的潤滑油或壓縮機油；在機械工業中，全氟聚醚常常作為塑料軸承、金屬軸承、傳送帶、造紙和紡織機械的潤滑油；在核工業中，全氟聚醚被用作六氟化鈾濃縮超離心軸承潤滑油；全氟聚醚也可用于硬盤、磁帶等磁介質的潤滑；全氟聚醚亦是良好的傳熱介質。

2.  氟聚醚衍生物專利申請狀況分析

       2010 年之后，全氟聚醚的研究熱點已經轉向全氟聚醚下游衍生物及其應用等方面。這是由于全氟聚醚相對于聚四氟乙烯具有更好的鏈柔性，亦不會像聚四氟乙烯產生高分子結晶形態，但保留了碳氟鏈段的高溫穩定性、抗輻射性和抗化學腐蝕性等優良性能，且該鏈段具有良好的疏水疏油性，在諸多領域有著廣泛且重要的應用。以下對全氟聚醚下游衍生物的相關應用專利進行展示。

2.1  全氟聚醚表面活性劑

       全氟聚醚表面活性劑具有其他非氟表面活性劑不具備的優異特性，在非常低的濃度下可將水溶液的表面張力降到很低水平。全氟聚醚表面活性劑能以極低的濃度顯著地降低溶液的表面張力，具有高的熱力學和化學穩定性、極好的相容性?；谄鋬?yōu)異的性能，氟碳表面活性劑被廣泛應用于含氟聚合物的聚合、涂料分散、石油驅油W、消防滅火、PCR 法基因檢測、紡織皮革和造紙等領域。

       專利 CN201710505403.5 公開了一種用于碳?xì)溆袡C(jī)類物質滅火的全氟聚醚表面活性劑，其一端為親水性胺類物質，其在滅火中形成的泡沫可以很好地鋪展在油面上形成一層水膜，這層水膜可以隔絕空氣，降低油面溫度，從而起到快速滅火的作用。

       由于滅火劑中加入了含氟表面活性劑，大大降低了水的表面張力，水迅速鋪展，泡沫也迅速鋪展，相當于兩層隔膜，可用于撲滅各種包括油類在內的非溶液可燃、易燃液體導致的火災，極大提高了消防用水的效率和能力。此外，全氟聚醚-磺酸鹽型、全氟聚醚-季銨鹽型、全氟聚醚-醇羥基型、全氟聚醚-聚乙二醇型等全氟聚醚型表面活性劑專利也得到了公開。

       由于全氟聚醚主鏈合成的可調節性（CN111087604A），相關企業從單頭單尾型表面活性劑出發，對單頭雙尾、雙頭單尾、雙頭雙尾（“頭”是指親水性基團或鏈段，“尾”是指疏水基團或鏈段）以及星型、嵌段型全氟聚醚表面活性劑進行了專利布局。

2.2  全氟聚醚型氟化硅烷

       全氟聚醚鏈段具有極低的表面能，還具有疏油性和疏水性。然而其極性較低，與玻璃、陶瓷、金屬和有機材料等材質的相互作用力低，材料粘合性不佳。尤其應用于涂層時，表面經過反復清潔或擦拭，其優異性能往往會損失殆盡，很難直接應用。當含氟鏈段遇到硅烷，兩種材料的性能得到有機統一。尤其是全氟聚醚鏈段，其端基往往是功能性基團，加工可塑性更強，其可與硅烷形成多種穩定的化學鍵。氟化硅烷通過在材料表面交聯，形成穩定的結構，其耐磨性佳，同時保留了全氟聚醚疏水、疏油、抗污的性能，亦具有良好的透光性。道康寧、大金公司公開了一種合成全氟聚醚型硅烷的方法及其材料表面處理的應用。其采用 NaBH4 等還原劑，先將端基為酰氟的全氟聚醚還原為全氟聚醚醇，再與烯丙基溴進行烯丙基化反應，得到烯丙基化的全氟聚醚，最后通過三氯硅烷進行甲硅烷基化反應，制備出全氟聚醚型硅烷。該氟化硅烷在玻璃、有機材質和石材等材料表面形成薄層，一方面具有良好的耐磨性能，另一方面具有優異的光學投射性。

       此外，3M 公司、康寧公司、法國圣戈班玻璃公司、京東方、陶氏化學、拜耳化學、龍巖思康新材料等公司都對全氟聚醚型氟化硅焼進行了專利布局，制備出結構豐富、功能多樣、應用領域廣泛的氟化硅烷產品。

2.3  全氟聚醚型單體

       全氟聚醚型單體主要分為全氟型單體和部分氟型單體兩類。全氟型單體的制備即全氟聚醚通過脫羧，制備出全氟聚醚型烷氧基乙烯基醚，其在氟化橡膠、全氟型離子交換膜中作為共聚單體能夠破壞高分子結晶，有效降低材質的玻璃化轉變溫度，提高了材料的柔韌性。而部分含氟型單體主要通過對全氟聚醚端基進行修飾制備，比較典型的主要有環氧官能團化的全氟聚醚、全氟聚醚甲基丙烯酸酯單體、全氟聚醚丙烯酸酯單體、全氟聚醚異氰酸酯單體等。四川晨光博達公開了一種含全氟聚醚改性助劑的UV光固化涂料。其以全氟聚醚丙烯酸酯作為共聚單體引人至聚合物中，有效地降低了材料的表面自由能，賦予涂料良好的疏水疏油性能，增強了涂層的耐油污性和耐溶劑性,且相對于全氟辛烷氧基基團的聚合物具有更好的環境友好性。部分含氟型單體主要與含碳?xì)涞膯误w進行共聚，含氟單體的引入還能夠提高材料的透光性,在電氣絕緣性能方面也有顯著的提高。。

3.  結語

       全氟聚醚潤滑劑最早服務于核工業，其優良的化學穩定性、耐高低溫性能以及優異的電化學性能在航空航天、機械和電子等民用領域得到廣泛應用，相關技術和應用趨于穩定。而基于全氟聚醚主鏈的表面活性劑、氟化硅烷和聚合單體等產品正受到國內外眾多申請人的追捧，推動著氟聚合物的快速發展，并為材料科學領域帶來了全新的性能體驗。
